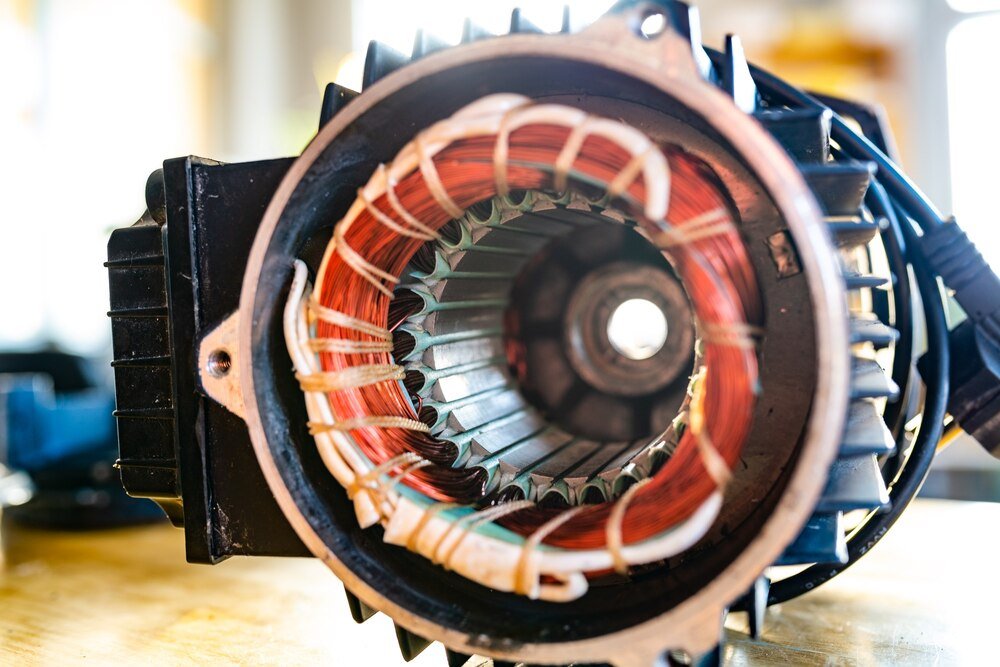

Jak zbudować silnik elektryczny – prosty projekt krok po kroku

Wiele osób myśli, że silnik elektryczny to coś „fabrycznego” i nie do zrobienia na biurku, ale najprostszy model da się złożyć z kilku drobiazgów. Taki projekt pokazuje w praktyce, skąd bierze się obrót, po co są magnesy i dlaczego w ogóle potrzebny jest „przełącznik” prądu. Największa wartość jest prosta: w 30–60 minut powstaje działający silnik DC, który można potem ulepszać bez końca. Poniżej znajduje się wersja krok po kroku, bez skrótów myślowych i bez „magii”.

Co dokładnie buduje się w tym projekcie i dlaczego to działa

Powstanie prosty silnik prądu stałego (DC) z wirnikiem w formie cewki oraz stojanem z magnesów. Gdy prąd płynie przez cewkę znajdującą się w polu magnetycznym, na przewodnik działa siła (efekt opisany prawem Lorentza). Ta siła tworzy moment obrotowy i wirnik zaczyna się kręcić.

Żeby obrót nie zatrzymał się po pół obrotu, prąd w cewce musi „zmieniać stronę” we właściwym momencie. W profesjonalnych silnikach robi to komutator i szczotki. W tym projekcie rolę komutatora spełni sprytne zdrapanie izolacji z drutu tak, by prąd płynął tylko przez część obrotu. Brzmi jak hack — i dokładnie nim jest — ale działa zaskakująco dobrze.

Materiały i narzędzia (tanie i łatwe do zdobycia)

Warto trzymać się wymiarów „mniej więcej”, ale dwie rzeczy mają znaczenie: mocny magnes i w miarę sztywny drut. Reszta to wygoda montażu.

Drut miedziany emaliowany (tzw. magnet wire) o średnicy 0,4–0,7 mm, ok. 1–2 m
Bateria AA 1,5 V (na start) lub AA/AAA w koszyku; może być też 9 V, ale łatwiej coś przegrzać
2 magnesy neodymowe (np. krążki) albo jeden większy magnes
2 spinacze biurowe (metalowe) albo grubszy drut stalowy na „łożyska”
Gumka recepturka / taśma izolacyjna do mocowania
Papier ścierny lub nożyk do zdrapania emalii
Kombinerki / szczypce do formowania drutu

Jeśli drutu emaliowanego nie ma pod ręką, można wydłubać go z małego transformatora lub zepsutego silniczka. Ważne, żeby miał izolację — goła miedź zrobi zwarcie w zwojach.

Wirnik: cewka, która ma ochotę się obracać

Cewka powinna być możliwie równa, symetryczna i dobrze trzymać kształt. Nierówna cewka będzie biła jak krzywe koło i silnik będzie gasł przy każdym obrocie. Lepiej poświęcić tu kilka minut więcej niż potem walczyć z „dlaczego nie działa”.

Nawijanie cewki (czyli serce silnika)

Najprościej nawijać drut na coś o stałej średnicy: flamaster, marker, baterię AA. Średnica cewki rzędu 2–3 cm jest wygodna: nie jest za ciężka i łatwo ją wyważyć.

Wykonuje się 20–40 zwojów. Mniej zwojów to mniejszy moment, więcej zwojów to większa masa i większy opór — w praktyce okolice 25–35 zwojów są bardzo bezpieczne. Po nawinięciu zostawia się po obu stronach „ogonki” drutu po 3–5 cm — to będą osie i jednocześnie styki.

Żeby cewka się nie rozpadła, zwoje trzeba unieruchomić. Najprościej: dwa-trzy ciasne owinięcia końcówkami drutu wokół zwojów (jak opaska), ewentualnie kropla taśmy. Ważne, by nie dodawać dużo masy po jednej stronie, bo wyważenie robi różnicę.

„Komutator” z emalii: zdrapywanie izolacji we właściwym miejscu

Tu dzieje się cała sztuczka. Drut emaliowany przewodzi dopiero po usunięciu izolacji. Jeśli zdrapie się emalię na całym obwodzie osi, prąd będzie płynął cały czas, a cewka chętnie zatrzyma się w pozycji równowagi i koniec zabawy. Jeśli zdrapie się emalię tylko „na pół”, prąd będzie włączał się i wyłączał w trakcie obrotu, pomagając przeskoczyć martwy punkt.

W praktyce robi się tak: na obu końcach osi (tych prostych odcinkach drutu) zdrapuje się emalię tylko z górnej połowy obwodu. Czyli patrząc z boku: drut ma być „goły” od góry, a od dołu zostaje izolacja. Oba końce muszą być zdrapane identycznie i w tej samej orientacji względem cewki.

Jak to kontrolować? Najłatwiej ułożyć cewkę na stole, tak by była płasko, i zdrapywać tylko tę stronę osi, która patrzy do góry. Papier ścierny działa stabilniej niż nożyk, bo trudniej „przeciąć” drut.

Stojan i łożyskowanie: spinacze jako podpory i „szczotki”

Spinacze biurowe spełnią dwie funkcje naraz: będą trzymały oś wirnika (łożyskowanie) i doprowadzą prąd (zachowują się jak szczotki). Trzeba je tylko odpowiednio uformować.

Spinacze rozgina się tak, aby powstały dwie podpory z małymi „widełkami” na końcu. W widełkach spocznie oś cewki. Im gładszy styk i mniejsze tarcie, tym lepiej — warto dopracować kształt szczypcami, żeby oś nie klinowała się w metalowym zakamarku.

Magnesy neodymowe układa się tak, by pole magnetyczne przechodziło przez cewkę. Najprościej: magnesy po obu stronach cewki lub pod cewką (na baterii), blisko, ale tak, by nic nie ocierało. Odległość robi ogromną różnicę: im bliżej, tym większa siła.

Montaż krok po kroku (bez zgadywania)

Przymocować spinacze do biegunów baterii: jeden do „plusa”, drugi do „minusa”. Taśma izolacyjna lub gumka recepturka robi robotę.
Ustawić końcówki spinaczy tak, by tworzyły dwa punkty podparcia na jednej wysokości (oś wirnika ma leżeć poziomo).
Umieścić magnesy: najczęściej pod cewką (na baterii) albo po bokach. Cewka ma znaleźć się w najsilniejszym miejscu pola, czyli możliwie blisko magnesów.
Włożyć cewkę między podpory spinaczy, opierając osie w widełkach. Sprawdzić, czy obraca się lekko „na sucho” (bez zasilania).
Delikatnie pchnąć cewkę palcem. Jeśli zdrapanie emalii jest poprawne i kontakt jest dobry, silnik powinien wejść na obroty po 1–2 próbach.

Jeśli startuje tylko czasem, zwykle winne jest tarcie albo zbyt mały kontakt elektryczny (emalia niedoszlifowana). Przy tej konstrukcji to normalne, że pierwszy start bywa kapryśny.

Przy zwarciu lub zbyt dużym prądzie bateria i spinacze potrafią zrobić się gorące w kilkanaście sekund. Jeśli coś zaczyna parzyć, zasilanie trzeba przerwać i poprawić styki oraz komutację.

Najczęstsze problemy i szybka diagnostyka

Ten silnik jest prosty, ale wymaga spełnienia kilku warunków naraz: dobrego pola magnetycznego, odpowiedniej komutacji, małego tarcia i sensownego wyważenia. Gdy nie działa, zazwyczaj problem leży w jednym z tych punktów, nie „w całej fizyce”.

Gdy nie kręci się wcale

Najpierw warto sprawdzić, czy prąd w ogóle płynie. Cewka ma mieć kontakt metal–metal ze spinaczami. Jeśli końce osi nadal są błyszczące lakierem (emalią), obwód jest przerwany. Emalia bywa twarda — czasem trzeba zdrapać ją do „gołej” miedzi naprawdę solidnie.

Druga sprawa to ustawienie zdrapania: jeśli emalia jest zdjęta dookoła (pełny obwód), silnik często ustawia się w pozycji równowagi i stoi. Jeśli emalia nie jest zdjęta nigdzie (albo tylko punktowo), prąd płynie skokowo i nie ma momentu. Półobwodu „gołego” na obu końcach to najpewniejszy wariant startowy.

Trzeci punkt to tarcie. Oś cewki musi „ślizgać się” w podporach. Jeśli widełki spinacza ściskają drut, robi się hamulec. Pomaga lekkie rozszerzenie widełek i ich wyrównanie, żeby oś leżała centralnie.

Gdy kręci się słabo albo tylko po popchnięciu

Tu najczęściej brakuje pola magnetycznego lub cewka jest za ciężka. Magnesy powinny być bliżej. Jeśli są na baterii pod cewką, dobrze działa ustawienie tak, by cewka przechodziła możliwie nad krawędzią magnesu — tam gradient pola potrafi być korzystny.

Druga rzecz to liczba zwojów i średnica drutu. Zbyt cienki drut ma większy opór i mniejszy prąd, a zbyt gruby zwiększa masę wirnika. Dla startu 0,5–0,6 mm to dobry kompromis. Jeśli użyto 9 V, a efekt jest słaby, problemem zwykle nie jest „za małe napięcie”, tylko tarcie i zły kontakt.

Sprawdzić, czy cewka jest wyważona (nie „opada” zawsze tą samą stroną).
Dociścić styki: spinacze mają dotykać osi pewnie, ale nie mogą jej blokować.
Przybliżyć magnesy na 1–3 mm (byle bez ocierania).

Ulepszenia, które faktycznie robią różnicę

Gdy podstawowa wersja działa, kusi dokładanie rzeczy losowo. Lepiej iść w modyfikacje, które mają prosty sens: więcej momentu, mniej strat, stabilniejsza komutacja.

Dwie baterie AA (3 V) zamiast jednej: często daje wyraźniejszy start, ale szybciej grzeje styki.
Mocniejsze/większe magnesy lub lepsze ustawienie (symetrycznie względem cewki).
„Łożyska” z gładkiego drutu stalowego zamiast spinaczy: mniejsze tarcie i mniej iskrzenia.
Drut o nieco większej średnicy (np. 0,7 mm) przy krótszej cewce: mniejszy opór, większy prąd, ale większa masa — warto testować.

Dobrym ćwiczeniem jest też zrobienie kilku cewek o różnych parametrach i porównanie: jedna lekka z mniejszą liczbą zwojów, druga cięższa z większą. Różnice w zachowaniu są wyraźne i świetnie uczą.

Bezpieczeństwo i „co dalej” po pierwszym sukcesie

Ten projekt wygląda niewinnie, ale prąd potrafi być spory, bo opór cewki jest mały. Nie zostawia się silnika podłączonego bez nadzoru, a elementów metalowych nie dotyka się od razu po dłuższej pracy. Magnesy neodymowe potrafią też przyciąć skórę przy zbliżaniu — trzymanie ich osobno to nie przesada.

Jeśli ma powstać coś bardziej „prawdziwego”, następnym krokiem jest budowa silnika z prawdziwym komutatorem (np. z dwóch połówek miedzi na osi) albo wykonanie stojana z rdzeniem ferromagnetycznym. Prosty model ze spinaczami zostaje wtedy jako świetna baza do zrozumienia, co w silniku jest stratą, a co napędem.
