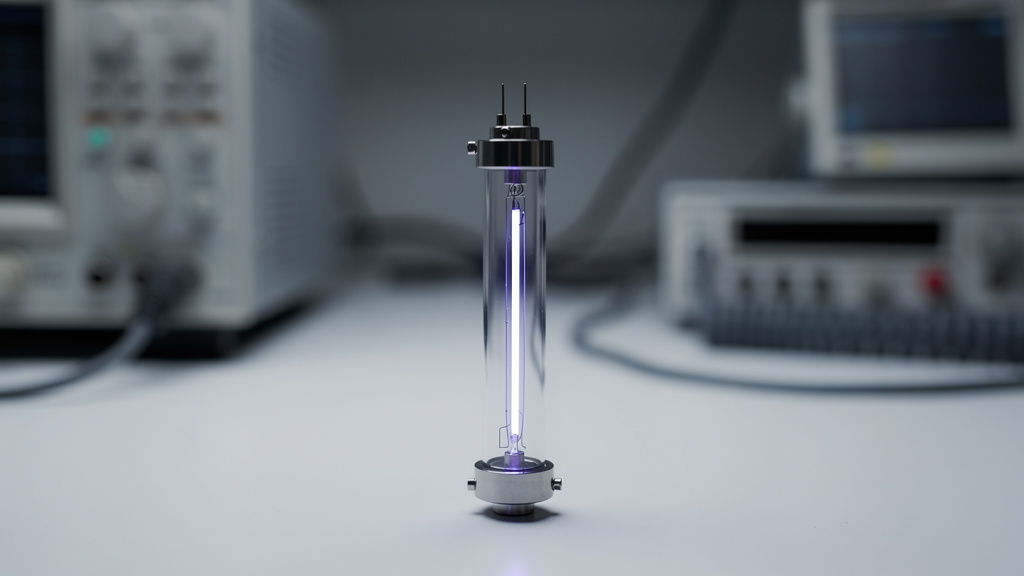

Zegary atomowe – jak działają?

Najczęściej pomija się to, że zegar atomowy nie „mierzy czasu” w zwykłym sensie. To błąd, bo właśnie w tym miejscu zaczyna się zrozumienie całej technologii: taki zegar porównuje pracę własnego układu z niezwykle stałą częstotliwością drgań atomu. Nie chodzi więc o lepszą wersję tarczy, wahadła czy kwarcu, tylko o odniesienie do zjawiska fizycznego, które niemal nie zmienia się z biegiem lat. To dlatego zegary atomowe są podstawą nawigacji satelitarnej, synchronizacji sieci i współczesnej metrologii. Bez tego łatwo uznać je za efektowną ciekawostkę, a nie jeden z fundamentów technicznego świata.

Na czym polega „atomowość” takiego zegara

Zwykły zegar ma oscylator, czyli element wykonujący regularne drgania. W zegarku mechanicznym robi to balans, w kwarcowym — kryształ kwarcu pobudzany elektrycznie. W zegarze atomowym rolę wzorca pełnią przejścia energetyczne w atomach.

Atom może pochłaniać lub emitować promieniowanie tylko o bardzo określonej częstotliwości. Jeśli uda się zbudować układ elektroniczny, który „trafi” dokładnie w tę częstotliwość, powstaje wyjątkowo stabilny punkt odniesienia. Taki zegar nie polega więc na tym, że atom „tyka”, lecz na tym, że atom pozwala bardzo precyzyjnie sprawdzić, czy generator pracuje dokładnie tak, jak powinien.

W praktyce zegar atomowy jest przede wszystkim układem porównującym: generator tworzy sygnał, a atom mówi, czy jego częstotliwość jest odrobinę za wysoka, czy odrobinę za niska.

To rozróżnienie jest ważne. Sam atom nie jest miniaturowym zegarkiem. Jest wzorcem częstotliwości, a z częstotliwości dopiero wyprowadza się sekundy, minuty i całą resztę.

Dlaczego akurat atomy są tak dobrym wzorcem

Powód jest prosty, choć konsekwencje są ogromne: atomy danego pierwiastka są z natury identyczne. Kryształ kwarcu można wykonać znakomicie, ale zawsze pozostaje wpływ temperatury, starzenia materiału, naprężeń mechanicznych czy jakości produkcji. Atomów nie „obrabia się” w fabryce. Ich własności wynikają z praw fizyki.

Jeżeli wybierze się odpowiedni atom i odpowiednie przejście energetyczne, otrzymuje się częstotliwość o bardzo dużej powtarzalności. To właśnie daje stabilność, której nie da się osiągnąć w klasycznych rozwiązaniach.

Powtarzalność — atomy tego samego rodzaju zachowują się praktycznie tak samo.
Niewielka podatność na starzenie — wzorzec nie „zużywa się” tak jak element mechaniczny.
Bardzo wysoka częstotliwość odniesienia — im wyższa częstotliwość, tym dokładniej da się wyznaczać czas.
Możliwość kontroli warunków — wpływ otoczenia da się ograniczać technikami laboratoryjnymi.

Nie oznacza to oczywiście, że zegar atomowy jest magicznie odporny na wszystko. Pole magnetyczne, temperatura, ruch atomów czy zakłócenia elektroniki nadal mają znaczenie. Różnica polega na tym, że te wpływy można mierzyć, modelować i korygować na poziomie niedostępnym dla prostszych technologii.

Jak działa zegar atomowy krok po kroku

Choć konstrukcje bywają różne, ogólny schemat jest podobny. Najpierw potrzebny jest atomowy „punkt odniesienia”, potem generator promieniowania, a na końcu układ sprzężenia zwrotnego, który pilnuje zgodności jednego z drugim.

Przygotowuje się atomy wybranego pierwiastka.
Generator wytwarza sygnał elektromagnetyczny o częstotliwości zbliżonej do częstotliwości przejścia atomowego.
Sprawdza się, jak atomy reagują na to promieniowanie.
Jeśli reakcja nie jest maksymalna, elektronika koryguje generator.
Po ustaleniu zgodności częstotliwość generatora staje się wzorcem czasu.

Najbardziej znany przez długi czas był model oparty na atomach cezu i promieniowaniu mikrofalowym. W takim układzie mierzy się przejście między dwoma bardzo konkretnymi stanami energetycznymi. Gdy generator trafi dokładnie w tę częstotliwość, atomy reagują najsilniej. To sygnał: „tu jest właściwy punkt”.

Potem zaczyna pracować elektronika sterująca. Jej zadanie jest dość przyziemne: bez przerwy poprawia generator, żeby nie odpłynął. Tak powstaje stabilny sygnał, z którego można wyprowadzić jednostkę czasu.

Co naprawdę „liczy” sekundy

Sekunda nie bierze się z obserwacji wskazówki ani z obrotu jakiegoś kółka. Powstaje przez zliczanie cykli sygnału o znanej częstotliwości. Jeśli częstotliwość jest stabilna, czas też będzie stabilny.

W przypadku wzorców atomowych chodzi o częstotliwości ogromne — liczone w miliardach drgań na sekundę, a w nowszych konstrukcjach nawet znacznie wyższe. To daje bardzo drobną „podziałkę”, znacznie subtelniejszą niż w klasycznych oscylatorach.

Im drobniejsza ta podziałka, tym mniejszy błąd przy wyznaczaniu jednej sekundy. Właśnie dlatego rozwój zegarów atomowych nie polega tylko na budowie lepszej obudowy czy elektroniki, ale na sięganiu po jeszcze lepsze przejścia atomowe.

Z zewnątrz wygląda to jak zaawansowane laboratorium, ale logika jest zaskakująco prosta: bardzo stabilne zjawisko fizyczne staje się metronomem dla całego układu.

Z czego składa się taki zegar w praktyce

Pod maską nie ma jednego „cudownego” elementu. To zestaw kilku współpracujących modułów. Ich jakość decyduje o tym, czy mowa o sprzęcie laboratoryjnym, pokładowym czy przemysłowym.

Źródło atomów — komora z atomami, wiązka atomowa albo pułapka dla schłodzonych atomów.
Oscylator lokalny — generator mikrofalowy lub optyczny, który jest stale korygowany.
Układ wzbudzania — dostarcza promieniowanie o odpowiedniej częstotliwości.
Detekcja — sprawdza, jak atomy odpowiedziały na pobudzenie.
Sprzężenie zwrotne — elektronika, która dostraja generator do odpowiedzi atomów.

W prostszych urządzeniach stosuje się rozwiązania kompaktowe, czasem przeznaczone do pracy poza laboratorium. W bardziej zaawansowanych systemach dochodzą komory próżniowe, układy laserowe, ekranowanie pól zewnętrznych i chłodzenie atomów niemal do zera bezwzględnego. Tam każdy detal ma znaczenie, bo nawet minimalne zaburzenie może przesunąć wynik.

To też dobry moment, by obalić częsty mit: zegar atomowy nie musi być ogromną szafą aparatury. Najdokładniejsze konstrukcje laboratoryjne bywają skomplikowane, ale istnieją też wersje miniaturowe, projektowane do pracy w urządzeniach telekomunikacyjnych czy systemach satelitarnych.

Mikrofale, lasery i różne typy zegarów atomowych

Nie ma jednego uniwersalnego rodzaju zegara atomowego. Różnią się atomem, zakresem promieniowania i metodą przygotowania próbki. Najprostszy podział prowadzi do dwóch rodzin: zegarów mikrofalowych i zegarów optycznych.

Zegary mikrofalowe

To konstrukcje historycznie najważniejsze i wciąż bardzo użyteczne. Wykorzystują przejścia energetyczne odpowiadające promieniowaniu mikrofalowemu. Ich ogromną zaletą jest dojrzałość technologiczna — zostały dobrze poznane, dopracowane i zintegrowane z wieloma systemami technicznymi.

W tej grupie mieszczą się rozwiązania bazujące na różnych atomach, stosowane tam, gdzie liczy się niezawodność i przewidywalne parametry. Dają znakomitą stabilność i przez lata stanowiły podstawę praktycznego utrzymania wzorców czasu.

Ograniczeniem jest sama częstotliwość odniesienia. Mikrofale są bardzo szybkie, ale światło optyczne jest jeszcze szybsze. A to otwiera drogę do jeszcze dokładniejszego pomiaru.

Dlatego mikrofalowe wzorce czasu pozostają filarem wielu zastosowań, ale w laboratoriach najwyższej klasy coraz częściej ustępują miejsca nowym rozwiązaniom.

Zegary optyczne

Tu robi się naprawdę ciekawie. Zegary optyczne wykorzystują przejścia odpowiadające częstotliwościom światła. To skok jakościowy, bo liczba „drgań” dostępnych w jednostce czasu rośnie radykalnie.

Żeby taki zegar działał, potrzebne są bardzo stabilne lasery i zaawansowane techniki porównywania częstotliwości. Konstrukcja jest trudniejsza, ale nagroda jest oczywista: jeszcze mniejsza niepewność pomiaru.

W praktyce zegary optyczne osiągają dziś dokładność, przy której efekty względności, wysokość nad poziomem morza czy subtelne zmiany pola grawitacyjnego przestają być egzotycznym dodatkiem, a stają się realnym składnikiem wyniku.

To już nie jest tylko lepszy zegar. To narzędzie do badania fizyki, geodezji i relacji między czasem a grawitacją.

Najdokładniejsze współczesne zegary są tak stabilne, że różnice wysokości rzędu dziesiątek centymetrów mogą mieć znaczenie dla porównania ich wskazań.

Gdzie zegary atomowe są naprawdę potrzebne

Najgłośniej mówi się o precyzji, ale ważniejsze są skutki tej precyzji. Bez stabilnych wzorców czasu wiele systemów technicznych zaczęłoby się zwyczajnie rozjeżdżać.

Najbardziej znane zastosowanie to nawigacja satelitarna. Odbiornik wyznacza pozycję na podstawie czasu przelotu sygnałów z satelitów. Jeśli zegary w systemie spóźniałyby się lub spieszyły nawet o bardzo małe wartości, błąd położenia szybko urósłby do poziomu nieakceptowalnego.

Drugi obszar to telekomunikacja i sieci komputerowe. Synchronizacja stacji bazowych, znaczników czasu, transmisji danych czy rozproszonych systemów finansowych wymaga wspólnego odniesienia. Tu nie chodzi o wygodę, tylko o spójność działania całej infrastruktury.

Do tego dochodzą laboratoria pomiarowe, radioastronomia, testy fizyczne i sieci energetyczne. Wszędzie tam czas nie jest dodatkiem — jest parametrem roboczym.

Skąd bierze się błąd, skoro to takie dokładne

Żaden zegar nie jest idealny. Różnica polega na skali problemu. W zegarach atomowych walczy się z efektami, które w innych urządzeniach byłyby kompletnie niewidoczne.

Znaczenie mają między innymi ruch termiczny atomów, zderzenia między atomami, pola magnetyczne, promieniowanie tła oraz jakość lokalnego oscylatora. W najlepszych konstrukcjach koryguje się nawet przesunięcia wywołane samym światłem używanym do pomiaru.

Do tego dochodzi teoria względności. Zegar umieszczony wyżej w polu grawitacyjnym chodzi trochę inaczej niż zegar niżej. Zegar poruszający się względem innego zegara również będzie wskazywał czas nieco inaczej. Przy codziennym życiu to abstrakcja. Przy nowoczesnych wzorcach czasu — zwykła część rachunku.

Dlatego dokładność zegara atomowego nie jest jedną liczbą wyrytą na obudowie. To wynik całego zestawu poprawek, porównań i procedur, które mają oddzielić prawdziwy sygnał atomowy od wpływu otoczenia.

Po co rozumieć zegary atomowe, jeśli nie buduje się ich samodzielnie

Bo są jednym z tych wynalazków, które działają w tle, a mimo to podtrzymują sporą część nowoczesnej techniki. Łatwo traktować czas jako coś oczywistego, dopóki nie okaże się, że pozycja w nawigacji, synchronizacja sieci i wyniki precyzyjnych pomiarów zależą od zgodności co do ułamków sekundy.

Zegar atomowy pokazuje też coś jeszcze: najbardziej praktyczne urządzenia często opierają się na zjawiskach, które na pierwszy rzut oka wydają się skrajnie abstrakcyjne. Przejścia energetyczne atomów brzmią jak temat z podręcznika fizyki kwantowej, a tymczasem przekładają się na działanie systemów używanych każdego dnia.

W najkrótszej wersji wygląda to tak: atom dostarcza wzorca, elektronika pilnuje generatora, a z tej zgodności rodzi się precyzyjny czas. Reszta to już skala dopracowania. I właśnie w tej skali tkwi różnica między zwykłym zegarem a instrumentem, który potrafi utrzymać porządek w świecie zszytym sygnałami i synchronizacją.
